工程名称：燃气壁挂炉+暖气片采暖系统
工程位置：孝感市中建尚都5栋
工程施工：孝感德瑞暖通工程有限公司
【二、设计理念】
★散热器采暖系统：
①本工程为家庭分户式散热器采暖系统工程，采暖面积为75平方米，工程位于孝感市中建尚都，该户型共三室二厅一卫一厨，主要用途为住宅；
②三个房间采用钢板散热器，选用德国普蒂尼品牌，管道选用德国曼派管道；
本户型共采暖面积为75平方，设计功率客餐厅为200W/㎡，卧室为180W/㎡设计、计算功率以厂家提供参数为准。
【三、设计说明】
★散热器采暖系统：
1、采暖室外计算温度 -0℃
2、采暖室内计算温度 18℃ ± 2℃
3、散热器采暖设计参数：采暖供回水系统分别采用：主水管DN20、次水管DN16; 管道开槽，外层做有保温层，完工后管系加压0.8mpa(不低于0.2mpa)
室内设计温度均按（18℃± 2℃ ）为标准：客厅、餐厅、书房、设计为200W/㎡，卧室为180W/㎡。靠北面房间及落地玻璃窗均加大功率。
【四、设计依据】
★散热器采暖系统：
甲方提供的建筑图纸及相关要求；
施工现场的实地勘测；
国家现行的技术标准、施工及验收规范、工程质量评定标准；
《夏热冬冷地区居住建筑节能设计标准》
《居住建筑节能设计标准》DBJ11-602-2006
《低温热水地板辐射供暖系统施工安装》（03K404）
《供配电系统设计规范》(GB50052-95)l
《公共建筑节能设计标准》（JGJ26-95）
《采暖通风与空气调节规范》GB50019-2003l
《建筑电气工程施工质量验收规范》（GB50303）
《地面辐射供暖技术规程》（JGJ142-2004)l
《民用建筑节能设计规范》（GB50176-93）
《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）
《施工现场临时用电安全生产管理制度》（GBJ59-88）;
《施工现场临时用电安全技术规范》（GBJ46-88）。
【五、设计参数】
★散热器采暖系统：
室外设计参数
最冷月平均室外计算相对湿度： RH=20%
冬季室外计算干球温度： tW= 5℃
冬季室外平均风速： v=2.7 m/s
【六、系统配置】
★散热器采暖系统：
型 号 品 牌 型 号 用途：
主 机：VIESSMANN菲斯曼（德国）
暖 气 片： 600*1800、600*1000、900*1000、600*800、600*800。（采暖散热，使室内温度更加舒适）
管 道：Maincor 曼派 （德国原装进口）
温控阀门: 嘉科米尼（意大利） DN1/2 （镀铬、调节水流、温度)

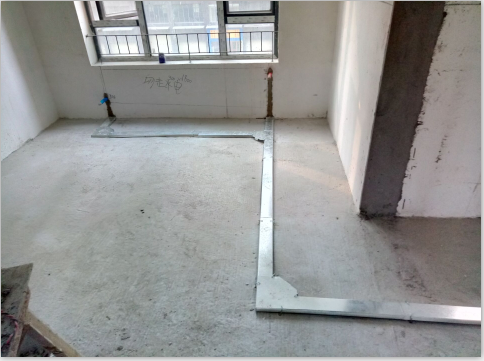

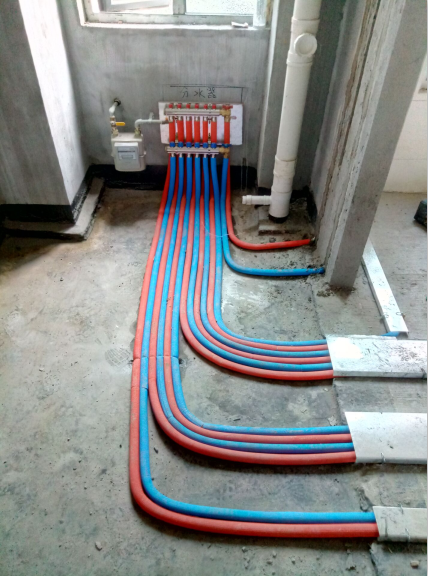

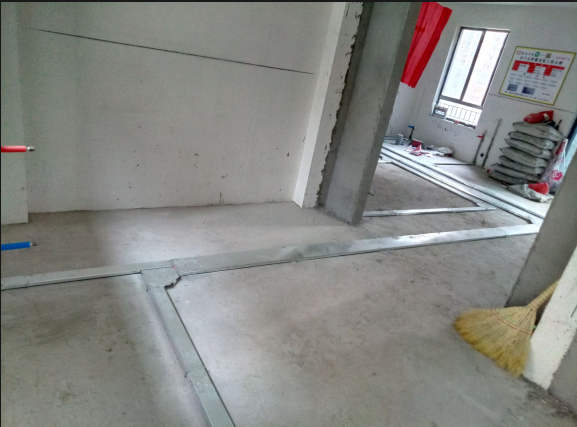

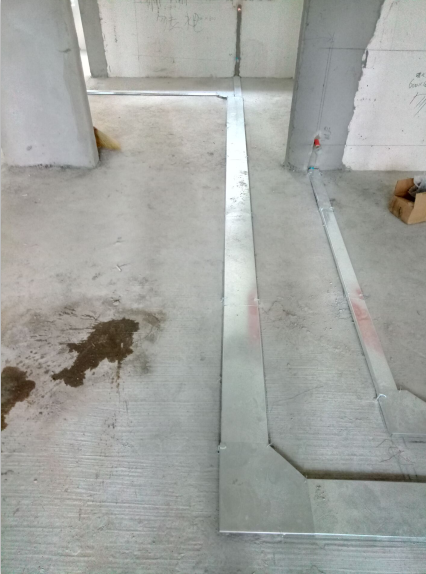

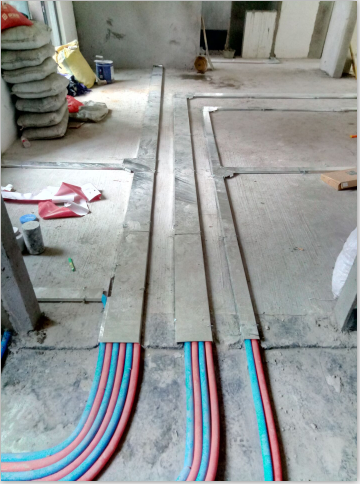

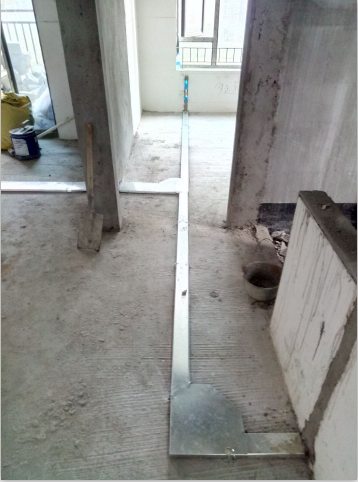

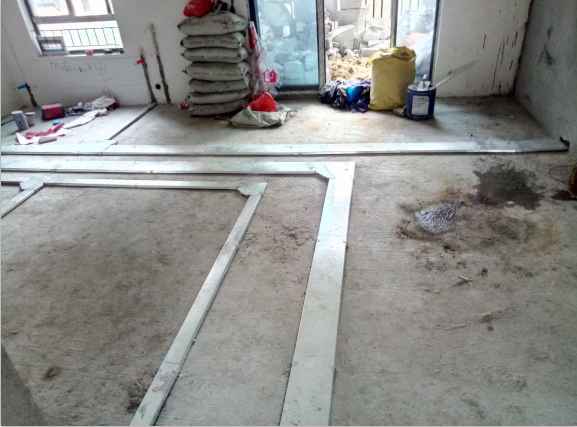

【七、工程施工】
