【二、设计理念】

★散热器采暖系统：

①本工程为家庭分户式散热器采暖系统工程，采暖面积为78平方工程位于孝感市董永路，该户型共三室二厅二卫一厨，主要用途为住宅；

②三个房间采用钢板散热器，选用德国德美拉得品牌，管道选用德国曼派管道；

本户型共采暖面积为78平方，设计功率合计在15640W，平均每平方米达到200.5W,客餐厅为200W/㎡，卧室为180W/㎡设计、计算功率以厂家提供参数为准。



【三、设计说明】

★散热器采暖系统：

1、采暖室外计算温度 -0℃

2、采暖室内计算温度 18℃ ± 2℃

3、散热器采暖设计参数：采暖供回水系统分别采用：主水管DN20、次水管DN16; 管道采用找平层开槽暗埋地下，外层做有保温层，完工后管系加压0.8mpa(不低于0.2mpa)

室内设计温度均按（18℃± 2℃ ）为标准：客厅、餐厅、书房、设计为200W/㎡，卧室为180W/㎡。靠北面房间及落地玻璃窗均加大功率。





【四、设计依据】

★散热器采暖系统：

甲方提供的建筑图纸及相关要求；

施工现场的实地勘测；

国家现行的技术标准、施工及验收规范、工程质量评定标准；

《夏热冬冷地区居住建筑节能设计标准》

《居住建筑节能设计标准》DBJ11-602-2006

《低温热水地板辐射供暖系统施工安装》（03K404）

《供配电系统设计规范》(GB50052-95)l

《公共建筑节能设计标准》（JGJ26-95）

《采暖通风与空气调节规范》GB50019-2003l

《建筑电气工程施工质量验收规范》（GB50303）

《地面辐射供暖技术规程》（JGJ142-2004)l

《民用建筑节能设计规范》（GB50176-93）

《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）

《施工现场临时用电安全生产管理制度》（GBJ59-88）;

《施工现场临时用电安全技术规范》（GBJ46-88）。





【五、设计参数】

★散热器采暖系统：

室外设计参数

最冷月平均室外计算相对湿度： RH=20%

冬季室外计算干球温度： tW= 5℃

冬季室外平均风速： v=2.7 m/s





【六、系统配置】

★散热器采暖系统：

型 号 品 牌 型 号 用途：

主 机：VIESSMANN菲斯曼 （德国）Vitopend  WH1C 24KW

暖 气 片：DEMRAD德美拉得 （德国原装进口） 600*2200、600*1200、600*1600、600*1000、600*800、600*600。（采暖散热，使室内温度更加舒适）

管 道：Maincor 曼派 （德国原装进口）

分 水 器：Pettinaroli皮特诺里（意大利）6路（整体锻造，手动，带管接头、支架)

温控阀门: Pettinaroli皮特诺里（意大利） DN1/2 （镀铬、调节水流、温度)



【七、工程施工】





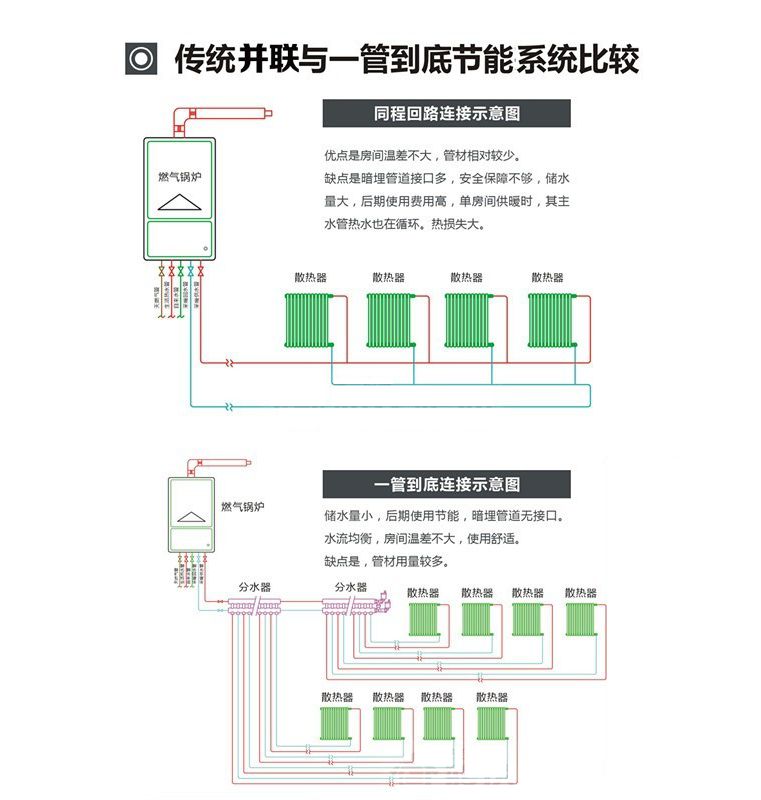

分集水器（设于厨房菜盆下）

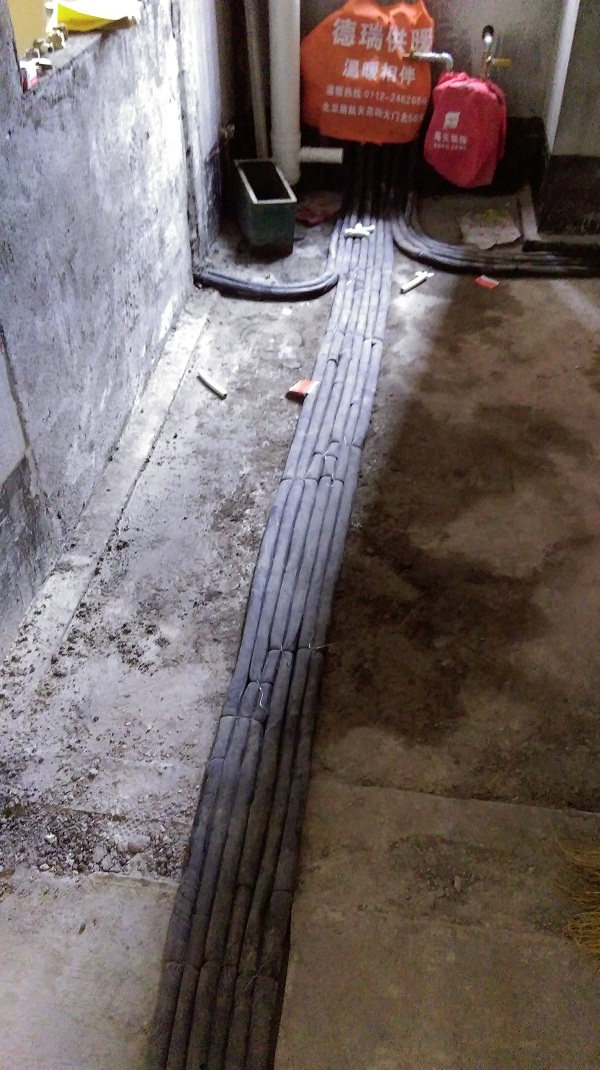

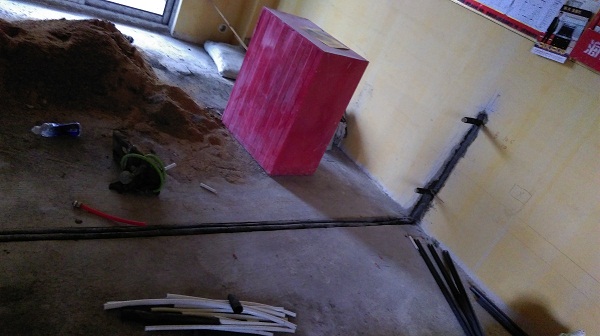

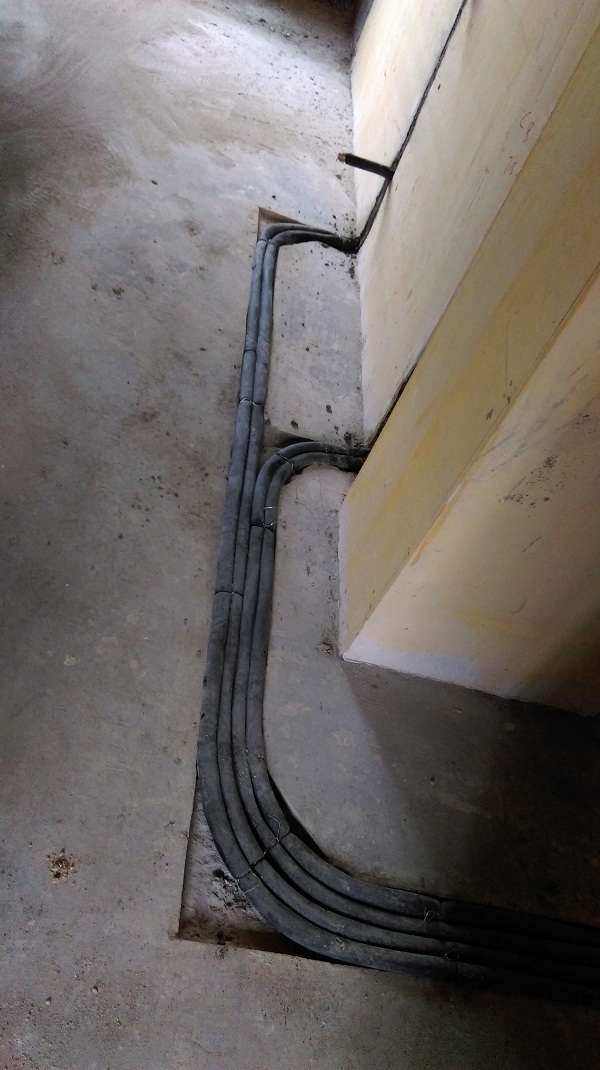

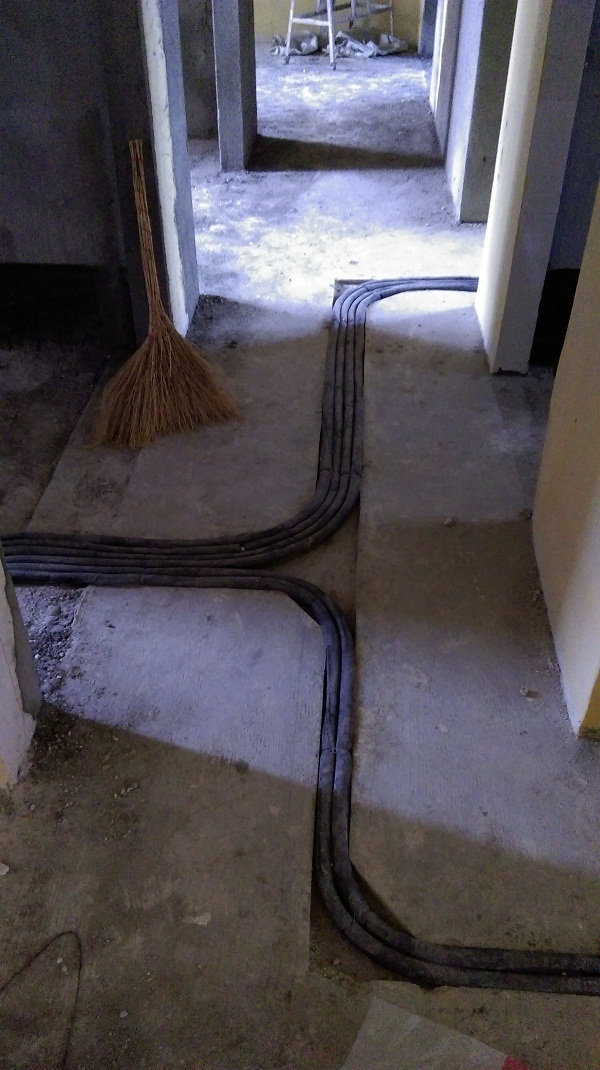

管道分布

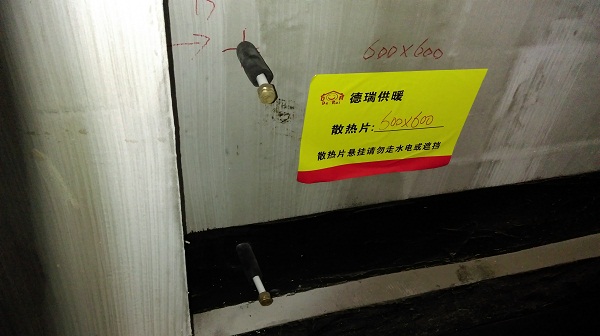

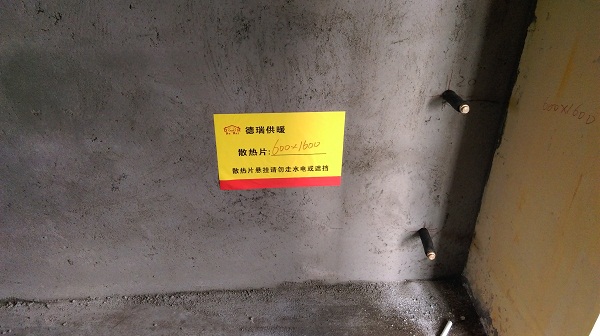

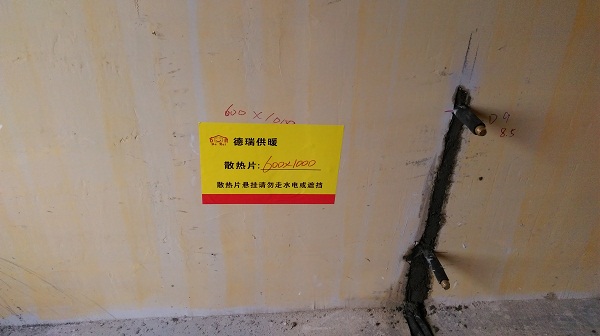

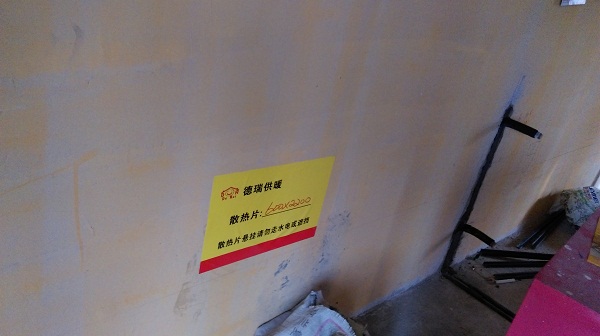

暖气片定位
